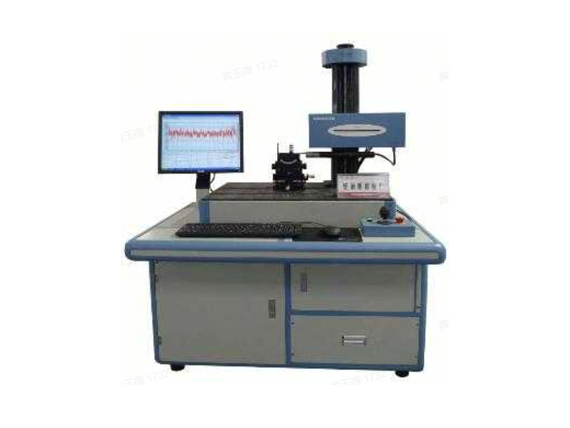

表面形貌測量儀XM200

XM系列表面形貌測量儀是在公司原有技術基礎上，吸收國內外同類儀器經驗并不斷進行優化，用于測量各種機械零件表面微觀幾何結構和宏觀幾何形狀的多參數精密儀器。

立即咨詢

聯系熱線 0379-64367521

特點：

X方向采用高精密滑動導軌作為水平移動的直線基2.1K/s準，導軌移動的距離采用高精度的光柵技術進行計量;

Z方向立柱也采用高精密滑動導軌，200型采用編碼器進行測量，由電機-滾珠絲杠系統驅動;

可對各種平面及圓弧表面、溝槽、倒角、基準面。

進行測量、分析和評定：

測量軟件采用Windows平臺，采用國內標準定義和評定，數學模型完整；具有調整工作臺可進行Y向及各種擺角調整,用戶可根據需要自由選擇，調整使用方便，功能齊全;測量參中，不僅包括GB3505中各種輪廓偏差、波紋度、粗糙度、等微觀面貌的分析評定參數，還包括軸承行業中特有的溝型偏差、曲率偏差、溝槽尺寸、凸度、對數曲線、球基面半徑、鎖口高、雙溝中心距等專用尺寸參數。

測量精度高，差動電感傳感器測量靈敏性可達0.01 μ m以內，X向光柵靈敏性達0.5 μ m以內，Z方向可進行大量程高精度位移測量，精度達4μm。

測量控制部位多，不僅進行傳統的Z方向小位移測量和X方向的位移測量，還可進行Z方向的大位移測量；選用Y方向移動工作臺可以測量零件的三維表面型貌。

采用微機控制，可手動或自動循環測量、自動消除安裝誤差、自動進行量程變換、直接顯示所得形狀及各種參數，并可打印輸出，具有標準數據庫存儲數據。

通過增加臥式圓度測量臺，采用工件旋轉方式可精密測量最小可達1 mm鋼球的圓度、表面粗糙度，以及其他特殊結構回轉工件或部分圓弧工件的圓度、表面粗糙度以及特殊尺寸的測量，如微型氣浮陀螺的螺旋槽尺寸測量等。
