可控氣體滲碳包括吸熱式氣氛＋富化氣、氮-甲醇氣氛＋富化氣和直生式可控氣氛。吸熱式可控氣氛一般需要將天然氣或液化石油氣與空氣按照碳氧比為1∶1的比例混合后在反應罐內高溫加熱生成吸熱式氣體(載氣)，吸熱式氣氛滲碳的供碳源常選用天然氣或丙烷。氮–甲醇氣氛是指將氮氣與甲醇按一定比例混合后通入爐內，在高溫下裂解得到載氣氣氛，其中CO:H₂:N₂約為2:4:4，之后向爐內通入富化氣(甲烷、丙烷或丙酮等)。氮氣＋甲醇在爐內裂解后氣氛成分穩定，采用氧探頭很容易實現氣氛碳勢的自動控制。直生式氣體滲碳也被稱為“超級滲碳”，即直接向爐內通入富化氣(丙烷、丙酮或天然氣等)與空氣的混合氣氛，其中富化氣的通入量是固定的，通過控制空氣的通入量調節爐內碳勢。

2.2 真空滲碳

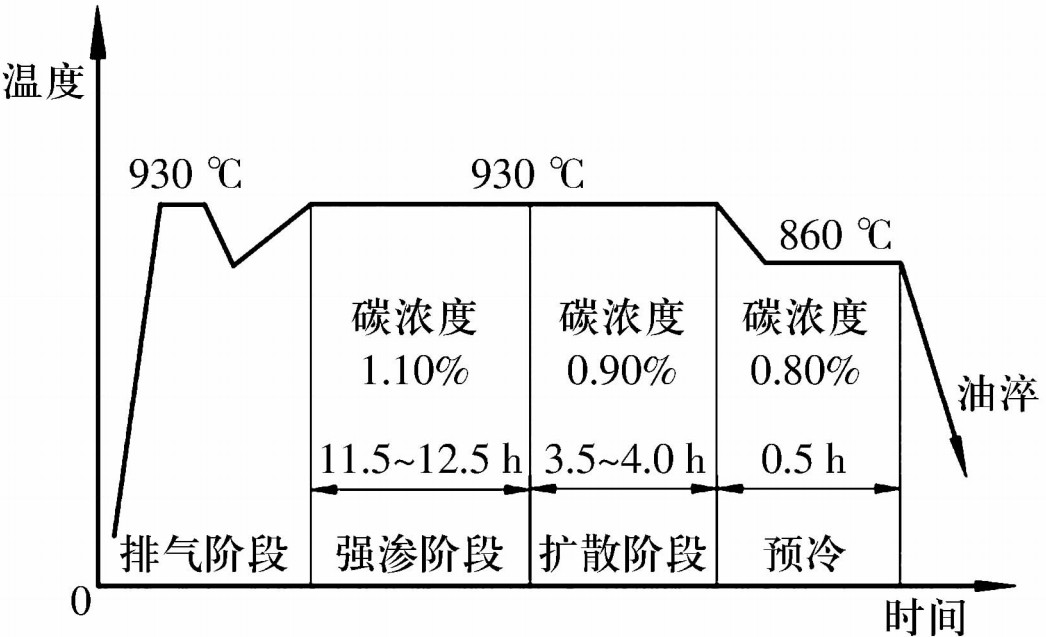

真空滲碳是一種新型的氣體滲碳方法，其過程—般為“強滲→擴散→強滲→擴散”循環模式，直至滲碳層深度達到要求為止。真空滲碳是利用“飽和值調整法”對爐內碳勢進行控制，即在強滲階段使表面奧氏體達到碳飽和，然后碳原子在擴散階段向材料內部擴散，通過調整強滲期和擴散期的時間比，使最終表面碳濃度和滲碳層深度達到要求。傳統氣氛滲碳溫度區間為880~930 ℃,而真空滲碳的可用溫度區間為920~1 050 ℃，適用于高溫滲碳和深層滲碳。目前，真空滲碳多采用乙炔或丙烷作為供碳源，文獻[23,27]研究表明，在滲碳過程中，乙炔比丙烷能夠釋放更多的活性碳原子，可提高滲碳效率且更節能。

2.3 離子滲碳

20世紀90年代，離子滲碳技術已經在美國、法國和德國等發達國家用于工業化生產，我國目前對離子滲碳的研究尚未成熟。離子滲碳利用了脈沖輝光放電原理，氣體離子流在加速電壓下向材料表面猛烈轟擊，表面鐵原子被濺射出來后的空位由碳原子替代，直至表面碳濃度達到飽和。離子滲碳過程包括等離子體輝光放電和傳質2個不可逆過程的交互作用，滲碳質量的控制具體涉及氣體成分、氣體分壓、輝光電流密度、滲碳–擴散時間比和滲碳溫度等參數，在滲碳溫度、滲碳–擴散時間比和氣體分壓確定的情況下，可通過調控電流密度實現對表面碳含量、碳濃度分布及滲碳層深度的精準控制。離子滲碳的供碳源可以使用甲烷或丙烷，常用載氣有氫氣和氮氣，滲碳溫度一般為850~ 980 ℃。相較于傳統氣氛滲碳和真空滲碳，離子滲碳具有工藝周期短，易于實現深層滲碳，可精準控制表面碳濃度和滲碳層深度的優點。我國力爭在2030年前實現“碳達峰”，而目前廣泛使用的可控氣氛滲碳和真空滲碳均存在尾氣排放的缺點。因此，亟需加快對離子滲碳的過程控制及離子浚碳設備的研究。

3、滲碳軸承鋼熱處理組織缺陷及其消除

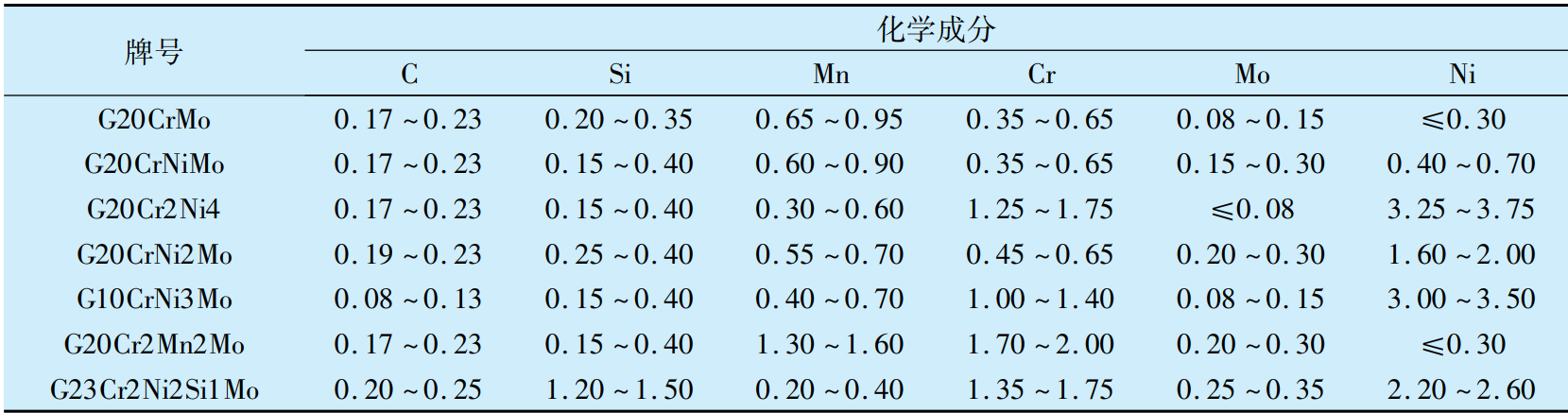

滲碳軸承鋼熱處理組織缺陷主要來源于滲碳和后續熱處理，常見熱處理組織缺陷有網狀碳化物、表面脫碳及表面殘余奧氏體過多等。

3.1 網狀碳化物

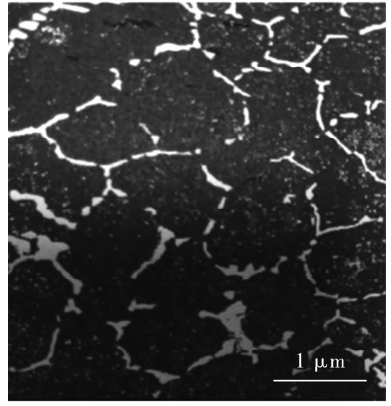

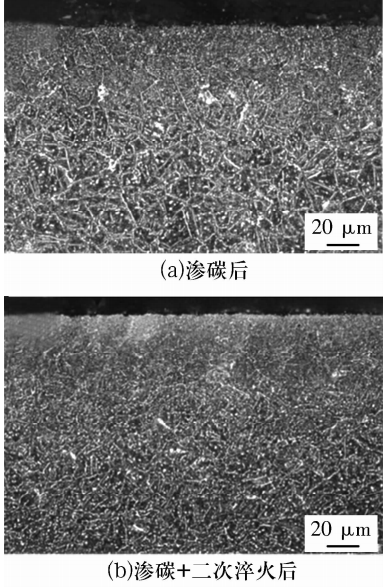

碳化物的析出與溶解貫穿滲碳熱處理各個階段，碳化物的形貌、尺寸及分布對鋼的使用性能具有重要影響。滲碳軸承鋼在滲碳及后續熱處理過程中應避免出現網狀碳化物。滲碳期間表面碳原子向內部擴散不充分易造成鋼表面碳濃度出現過飽和，鋼中的Cr，Mo，V等合金元素會與碳原子結合并優先在晶界上析出、長大，在顯微鏡下呈現為一圈包圍著奧氏體晶粒的白色沉淀相(圖2)，即形成的網狀碳化物。
