文章出處：知識中心 網(wǎng)責(zé)任編輯： 洛陽軸承 閱讀量： 發(fā)表時(shí)間：2020-09-07 08:35:19
軸承鋼高濃度氮化熱處理和壽命評價(jià)
熱處理技術(shù)(高濃度氮化)
理論和試驗(yàn)已經(jīng)證明，碳氮共滲處理對軸承的長壽命化有效，特別是對潤滑劑中混入硬質(zhì)異物時(shí)對延長壽命更有效。因此，為了使軸承壽命更長，需要開發(fā)更高表面濃度的熱處理技術(shù)。

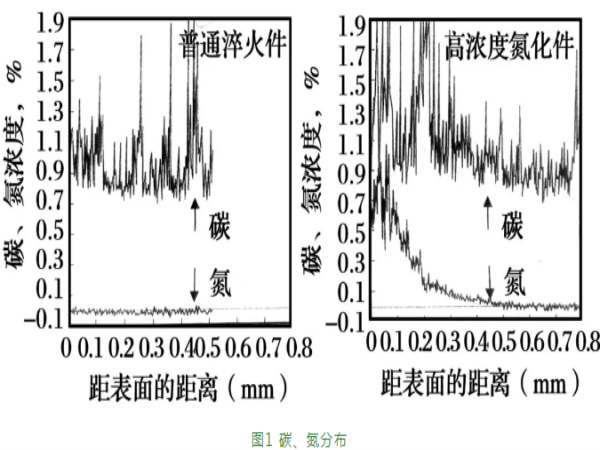

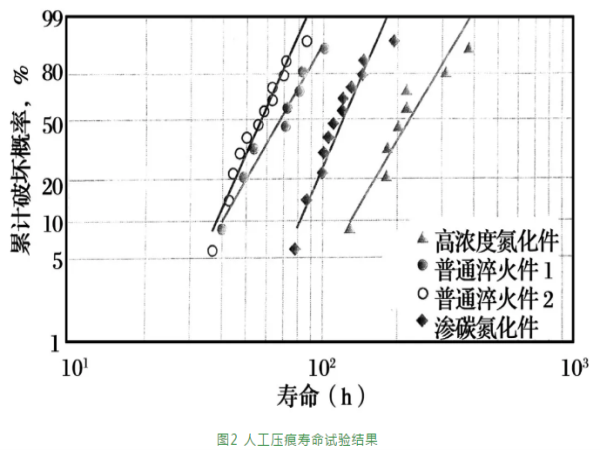

GCr15的普通淬火件和高濃度氮化件的碳和氧的分布如圖1所示。在高濃度氮化件的表面含有0.4%以上的氮。潤滑劑中混入硬質(zhì)異物時(shí)形成壓痕，人工壓痕壽命試驗(yàn)結(jié)果如圖2所示。
壽命評價(jià)技術(shù)

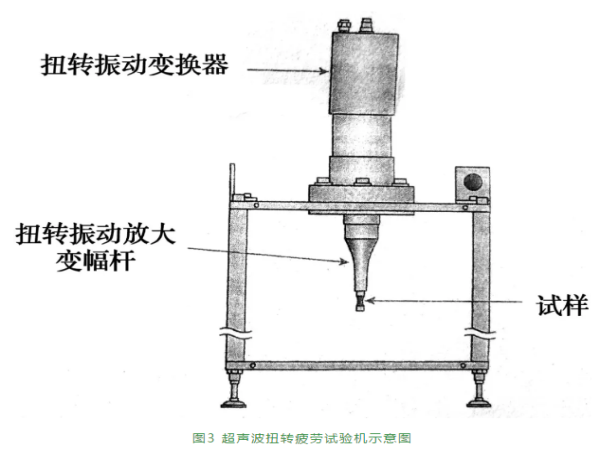

通過提高軸承用鋼的潔凈度，軸承材料壽命延長，壽命評價(jià)時(shí)間也延長。為此，需要開發(fā)可在短時(shí)間內(nèi)進(jìn)行壽命評價(jià)的試驗(yàn)機(jī)。在軸承發(fā)生內(nèi)部起源型剝落前，首先發(fā)生開裂的初期階段是表層上反復(fù)作用著交變剪切應(yīng)力的過程。因此，在掌握軸承內(nèi)部起源型剝落壽命時(shí)，評價(jià)剪切疲勞特性很重要。以前的試驗(yàn)機(jī)不能適應(yīng)賦予高速剪切應(yīng)力的要求，NTN開發(fā)了在短時(shí)間內(nèi)評價(jià)剪切疲勞特性的超聲波扭轉(zhuǎn)疲勞試驗(yàn)機(jī)（圖3）。

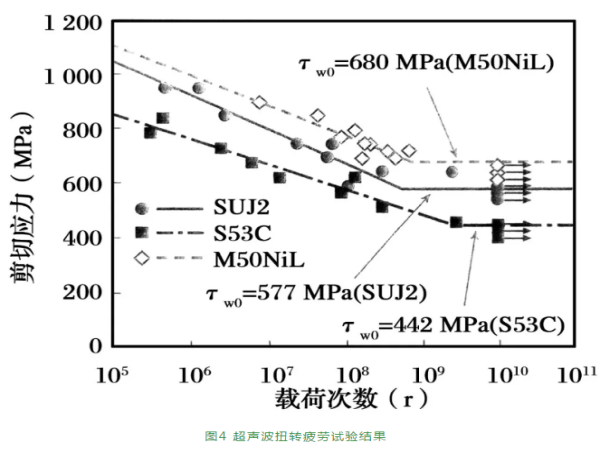

超聲波扭轉(zhuǎn)疲勞試驗(yàn)機(jī)主要由扭轉(zhuǎn)振動變換器(激振頻率為(20 000±500)Hz)、放大器、扭轉(zhuǎn)振動放大變幅桿等組成。采用本試驗(yàn)機(jī)評價(jià)高碳鉻軸承鋼SUJ2、結(jié)構(gòu)碳鋼S53C、高溫滲碳鋼M50NiL的結(jié)果如圖4所示。根據(jù)時(shí)間強(qiáng)度、疲勞極限來評價(jià)，那么S53C最低，M50NiL最高。

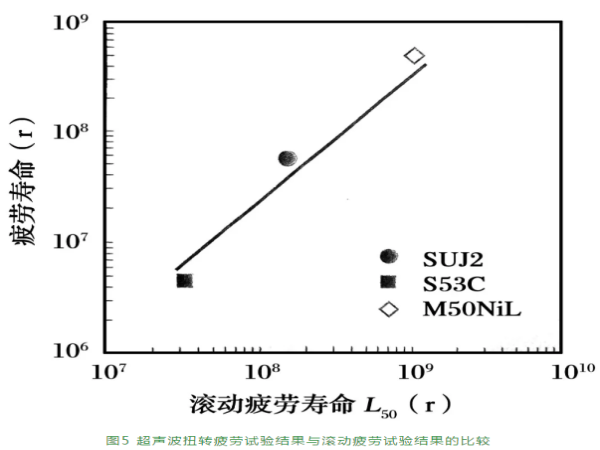

在剪切應(yīng)力振幅為700 MPa時(shí)，由疲勞壽命(破壞概率5% )和滾動疲勞壽命試驗(yàn)得到的L50(剝落概率50%)之間成線性關(guān)系（圖5）。
（來源：軸承雜志社）
軸研所公眾號 軸承雜志社公眾號
Copyright ? 2019 洛陽軸承研究所有限公司, All Rights Reserved 備案號：豫ICP備18028303號-3
豫公網(wǎng)安備 41030502000528號
營銷熱線
0379-64367521
0379-64880626
13693806700
0379-64886322
0379-64881181
當(dāng)前位置：
返回
